01
-
Prinzipskizze
Funktion
|
|
|
02
-
Fahrgestell
von
unten
|
|
|
03
-
Fahrgestell
von
oben
|
|
|
04
-
Fahrgestell - Aufriss |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hintergrund
Ich sitze manchmal über Stunden an meinem PC-Arbeitsplatz und seit einiger
Zeit rührt sich bei mir der Wunsch, während der Arbeit auch stehen zu
können. Vielleicht ncht unbedingt wenn ich zeichne, aber beim googeln
oder chatten wäre es doch ganz schön auch die Beine belasten zu können,
vielleicht auch etwas Gymnastik zu machen.
Ein zweiter Aspekt, ich habe inzwischen so viel Zubehör für meinen PC,
ich bekomme es platzmäßig nicht unter. So steht meine, für das
Speichern von Musik und Fotos vorgesehene, 1 TB Festplatte auf dem PC
und darauf noch der aktive 13-Port USB-Verteiler. Auf dem Scanner
stehen die Boxen . Die Lampe wackelt,für einen Vorlagenhalter ist gar
kein Platz ....
Was ist unterzubringen:
|
> Unabh. Stromversorgung
> Steckdosenleiste, USV
> Steckdosenleiste, schaltbar
> Tower-PC
> Tastatur
> Maus / -fläche
> LED-Flachbildschirm
> Drucker
> Lautsprecher
|
|
> Scanner
> WebCam
> VoicEyeP
> HeadSet
> Grafiktablett / Stift
> akt. 13 Port-USB-Verteiler
> Cont. Smartcard Reader
> USB Voice-Over-IP
Freisprechstation
|
|
>
Beleuchtung
> Vorlagenhalter
> Ablage für Stifte
> Ablage für DVD / CD
> Ablage für Sticks
> Platz für Dia-Scanner
> Platz für Mikroskop
> Platz für Fotoapparat
|
|
|

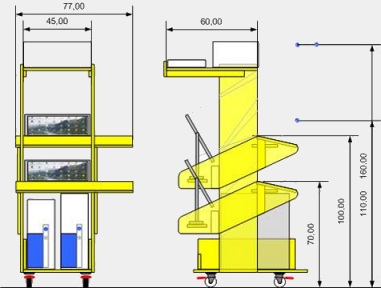

Soweit war alles klar, schon vor einem
Jahr. Es entstand die Prinzip-Skizze, siehe unten und links oben |
|
|
Augenhöhe
beim
Sitzen:
110
bis 115 cm, Augenhöhe beim Stehen: 160 cm, Differenz
rd. 50 cm.
Handhöhe beim Sitzen etwa 70 cm, beim Stehen rd. 100 cm, Differenz etwa
30 cm. Diese 30 cm Differenz elektromotorisch zu überwinden ist zu
kompliziert und zu teuer und für die mechanische Lösung fehlte mir die
Idee. Ehrlich, ich habe immer noch keine Idee, aber ich werde mal
anfangen zu bauen, in der Hoffnung, mir fällt etwas ein dabei.
|
|
Konstruktionsprinzip
Ein fahrbares Untergestell, daran seitlich zwei 28-ger Wangen, die
stabilisiert sind und ein vertikal verschiebbares Trägergestell führen.
Oben auf die Wangen aufgesetzt eine Geräteplattform und seitlich
angesetzt diverse andere Geräteträger. Auf dem fahrbaren Untergestell
stehen USV und Tower-PC, das verschiebbare Trägergestellnimmt
Bildschirm, Tastatur und Maus auf. Die obige Geräteplattform beherbergt
Drucker und Flachbettscanner.
|
|
|
|
|
|
|
|
