| Thema dieser Linkseite: |
KFZ, Fraftfahrzeug, Anhänger,
Stromversorgung, Versorgungskabel, 7-polige Stromversorgung, Stoplicht,
Bremslicht, Rücklicht, Nebelschlußleuchte, Kennzeichenbeleuchtung,
7-poliger Stecker, 7-polige Dose
|

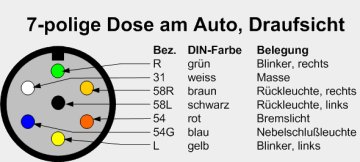

| Am
Auto ist die Farbe je nach Typ, wenn überhaupt noch zu erkennen sehr
unterschiedlich. In der Regel ist an modernen Autos auch die 13-polige
Dose installiert und damit ist der Adapter zwingend erforderlich. Wer
keinen Wohnwagen, sondern nur Lastanhänger am Haken hat, kann sich
darauf einrichten permanent mit Adapter zu fahren. |
|
|
|
|
| --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
|
|
| --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
|
|
|
|
|
|
|
|
| Koaxialkabel,
Koax, Abisolierung, Anschluß, F-Stecker |
|
|
|
|
|

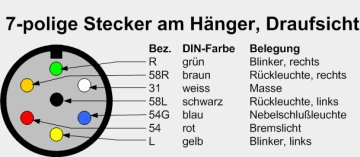

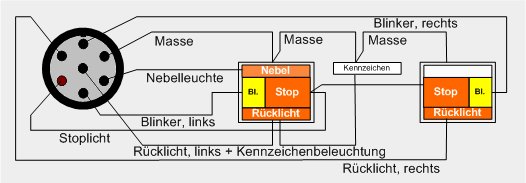

Stromlaufplan
KFZ-Anhänger
(Draufsicht
auf die Steckerstifte, Stecker Hänger)
|
Um
Schlußleuchten komplett bedienen zu können, fehlt ein Draht für das
Rückfahrlicht. Während der Draht für das Stop-Licht verzweigt werden
muß, gibt es für Rücklicht, rechts und Rücklicht, links je einen
seperaten Draht.
In Kombileuchten ist oft Rücklicht und Kennzeichenbeleuchtung
gekoppelt. Falls nicht, Kenn- zeichenbeleuchtung von einem Rücklicht
abzweigen. |
|
|
|
|
|
|
|
|
|
|
|
|
|
